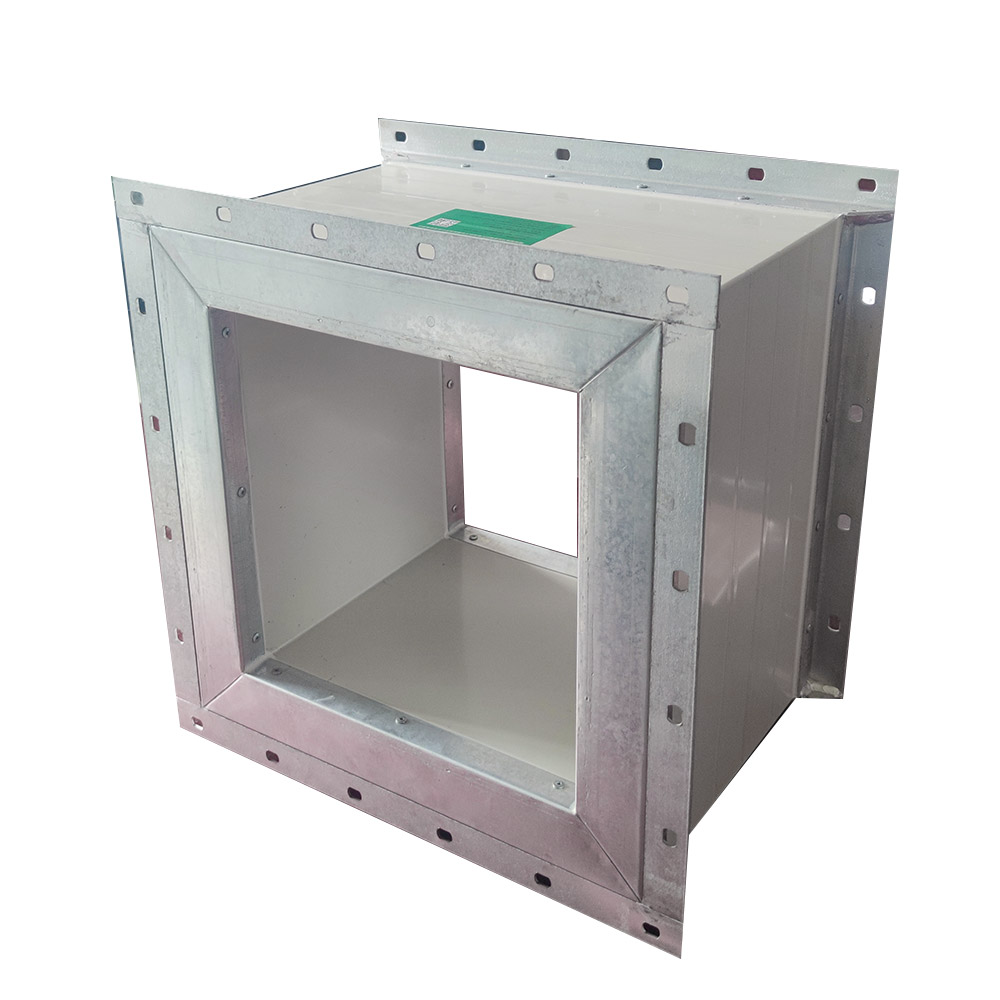

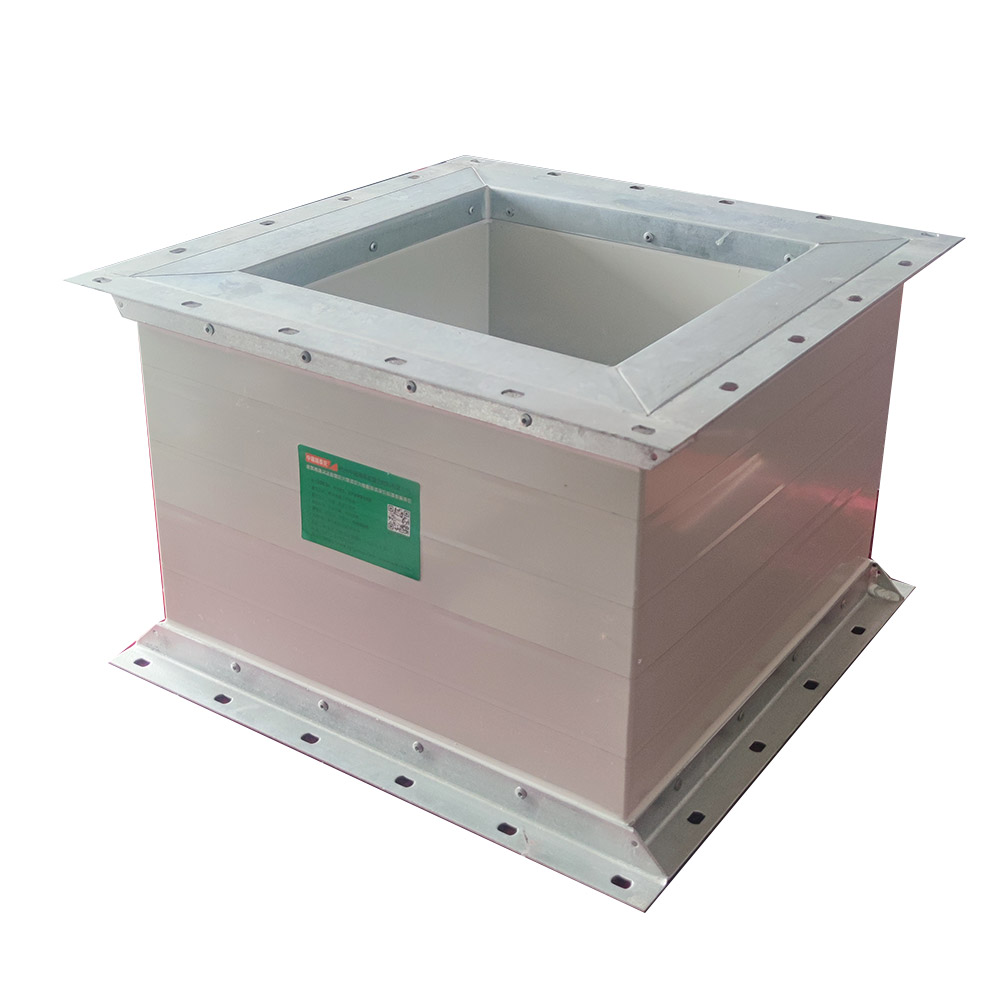

地鐵2小時耐火風管

一、產品核心定位

地鐵2小時耐火風管是專為城市軌道交通高標準消防要求研發的超耐火等級通風管道系統，能夠在1100℃高溫環境下保持120分鐘結構完整性，完全滿足GB51251-2017《建筑防煙排煙系統技術標準》對特級防火分區的嚴苛要求。

二、突破性技術參數

1. 耐火性能矩陣

測試標準	性能指標	實測數據
GB/T 9978.1	完整性+隔熱性	120min
EN 1366-1	EI 120認證	121min
UL 263	2小時防火評級	125min

2. 復合結構解析

- 外防護層：0.75mm厚鍍鋅鋼板（AZ150）或彩鋼板，耐候性提升300%

- 耐火隔熱層：50mm厚硅酸鋁（導熱系數0.038W/m·K）

- 內流道層：0.75-2.0mm厚鍍鋅鋼板或彩鋼板，高壓復合風管標準。

三、六大核心優勢

1. 超長耐火時效

- 實測耐火極限達120分鐘

- 通過國家固定滅火系統質檢中心全尺寸燃燒測試

2. 智能熱障技術

- 配備膨脹型防火密封條（200℃自動膨脹）

- 內置熱電偶可實時傳輸管壁溫度

3. 抗震性能優化

- 通過GB/T 2424.25-2019抗震測試

- 柔性連接節點可承受0.3g地震加速度

4. 綠色施工方案

- 模塊化預制（現場拼裝效率提升70%）

- 單節最大長度達6m（減少接口漏風風險）

5. 全生命周期管理

- 30年免更換承諾

- 配套智能監測系統（RFID芯片追溯）

6. 國際標準兼容

- 同時滿足NFPA 90A（美國）、BS 476（英國）標準

四、典型工程應用

北京地鐵28號線示范項目

- 應用部位：站臺層防煙分區

- 技術亮點：

- 集成BIM預制技術（安裝工期縮短45天）

- 風管表面溫度監測系統

- 獲得LEED v4.1綠色建筑認證

新加坡跨島線項目

- 特殊要求：100%濕度環境+海水腐蝕

- 解決方案：

- 采用316L不銹鋼外護層

- 配套陰極保護系統

五、質量保障體系

1. 檢測認證

- 國家防火建筑材料質量監督檢驗中心全項檢測

2. 生產控制

- 軍工級生產線（誤差±0.5mm）

- 每20米進行氣密性測試（泄漏率<1%）

3. 技術服務

- 提供消防性能模擬計算

- 現場耐火測試見證服務

六、選型技術指引

參數	標準型	加強型	定制型
適用溫度	-30~300℃	-50~600℃	-70~1100℃
耐腐蝕等級	C3級	C5-M級	深海級
抗震等級	8度	9度	特種減震
智能配置	基礎型	監測型	智慧聯動型

七、行業解決方案

1. 超長隧道應用包

- 配套耐高壓軸流風機

- 專用防火閥聯動系統

2. 海底隧道專項方案

- 雙層防腐結構設計

- 海水倒灌應急密封系統

3. 智慧消防集成系統

- 接入FAS報警系統

- 實時煙溫監測平臺

八、服務承諾

- 48小時應急響應機制

- 提供10年性能保險
